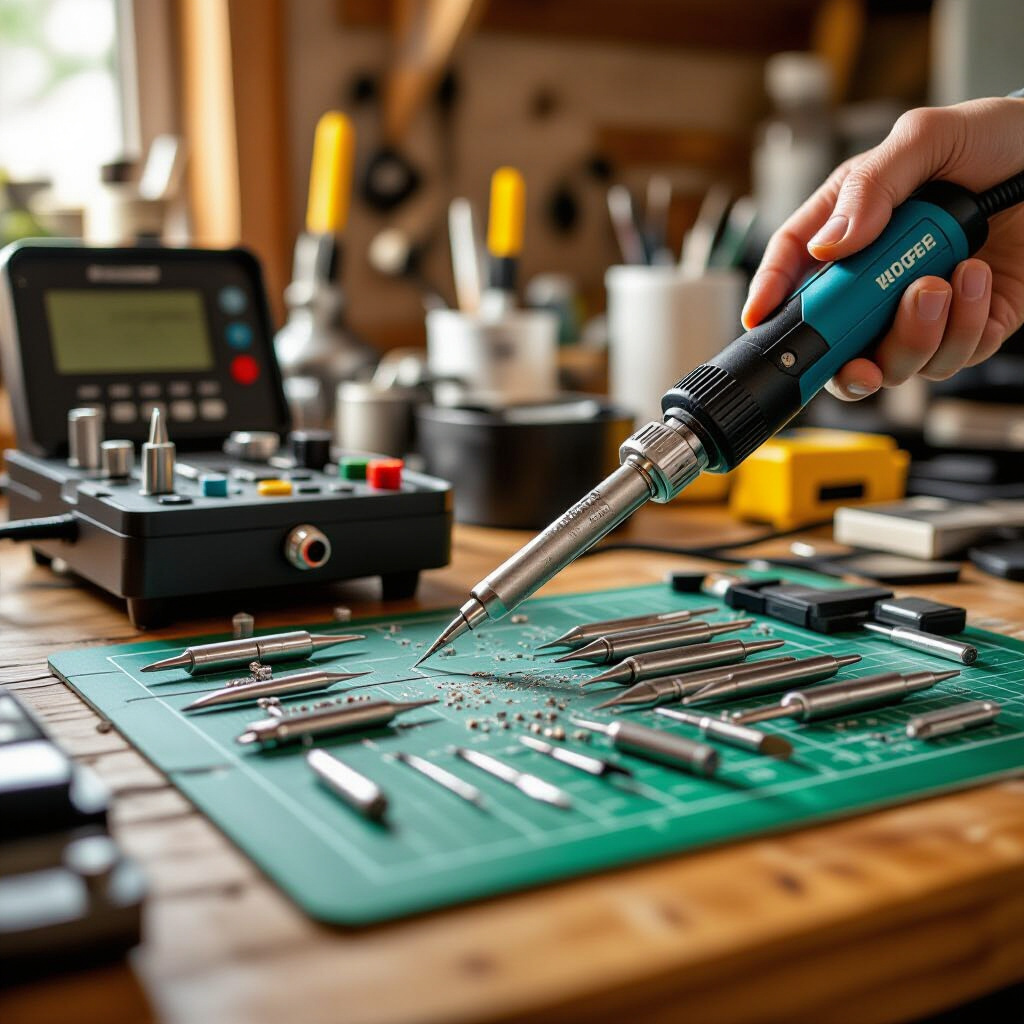

Жала для паяльников и паяльных станций: типы, материалы и назначение

Жало — сменная часть паяльника или станции, передающая тепло от нагревателя к выводу. Геометрия и плотность посадки жала паяльника задают скорость прогрева и стабильность температуры. Подробная информация есть по ссылке https://atten-rus.com/catalog/zhala-dlya-payalnikov/filter/series-is-серия%20t2150/apply/

Устройство жала и путь тепла

Сердечник, покрытие и рабочий слой

Сердечник делают из меди или медного сплава; теплопроводность меди около 390 Вт/(м·К). Поверх наносят железо, никель и хром: железо смачивается припоем, никель замедляет диффузию, хром защищает бока.

Посадка на нагреватель и тепловой контакт

Посадка бывает резьбовой, цанговой, штырьковой и магнитной. Зазор повышает тепловое сопротивление, поэтому плотный контакт важнее внешней формы.

Формы жал и область применения

Игла, конус, скос, лопатка и вырезы

Форма определяет площадь контакта и доступ к месту пайки.

Выбор под выводы, площадки и разъемы

Форму подбирают по размеру контакта и теплоёмкости детали.

1. Оценить ширину вывода.
2. Сравнить массу детали с мощностью станции.
3. Учесть тип разъёма.

Материалы и покрытия

Медь, сплавы и защитные слои

Медный сердечник проводит тепло, но растворяется в припое. Железное покрытие продлевает срок службы, никель замедляет диффузию, хром защищает бока.

Облуживание, окисление и заточка

Рабочую поверхность покрывают припоем при умеренной температуре. Выше 300 °C окисная плёнка растёт быстрее. Заточка снимает защитный слой и ускоряет эрозию.

• Очищать горячее жало без трения.
• Использовать латунную стружку.
• Перед выключением наносить припой.

Температура, мощность и теплопередача

Нагрев, термостабилизация и просадка температуры

Станция держит температуру по датчику, но фактическая зависит от посадки и массы жала. При касании холодной детали возникает просадка. Для Sn63Pb37 плавление при 183 °C, для SAC305 — 217–220 °C.

Связь массы жала с площадью контакта

Масса жала работает тепловым буфером. Тонкая игла быстро остывает, лопатка отдаёт больше тепла, но дольше нагревается.

Совместимость с оборудованием

Разъемы, крепления и геометрические допуски

Жала разных серий отличаются диаметром посадки, длиной хвостовика, резьбой или цангой. Несовпадение на десятые доли миллиметра даёт люфт.

Настройка и калибровка станции

Калибровка корректирует разницу между заданной и фактической температурой.

1. Установить 330 °C.
2. Прижать датчик к площадке.
3. Внести поправку.

Износ, уход и признаки замены

Очистка, флюс и защита поверхности

Флюс влияет на смачиваемость и коррозию. Активные остатки с галогенидами ускоряют разрушение покрытия. Жало хранят с тонким слоем припоя.

Когда жало теряет смачиваемость

Припой перестаёт растекаться, собирается каплей, площадка темнеет. Потеря смачиваемости означает разрушение защитного слоя.

• Припой не удерживается.
• Тёмные пятна и эрозия.
• Температура восстанавливается медленнее.

Ошибки при эксплуатации

Перегрев, механическое давление и агрессивная химия

Работа при 400 °C и выше ускоряет окисление и растворение железа. Нажим деформирует покрытие. Агрессивные флюсы без очистки оставляют кислые остатки.

Неверная форма под задачу

Тонкое жало на массивной площадке даёт долгий прогрев и перегрев изоляции. Широкая лопатка в плотном монтаже замыкает соседние выводы.
