Линейные архитектурные светильники с классами защиты IP65 и IP66 применяются для акцентирования геометрии зданий и равномерного освещения фасадов. Ознакомиться с моделями можно подробнее.
- Назначение линейных светильников в архитектурной подсветке
- Роль линейных форм в выделении архитектурных линий
- Типовые сценарии применения на фасадах
- Сравнение классов защиты IP65 и IP66
- Расшифровка маркировки IP и критерии выбора
- Влияние степени защиты на условия монтажа
- Технические параметры, определяющие эффективность освещения
- Световой поток, температура света и индекс цветопередачи
- Оптические системы: линзы, рефлекторы, экраны
- Конструктивные особенности и теплоотвод
- Материалы корпуса и радиаторов
- Влияние теплового режима на срок службы светодиодов
- Монтаж и подключение уличных светильников
- Способы крепления и регулировка угла наклона
- Герметизация кабельных трасс и защита от влаги
- Возможные ошибки при выборе и установке
- Неправильная оценка условий эксплуатации
- Игнорирование требований к электропитанию и защите

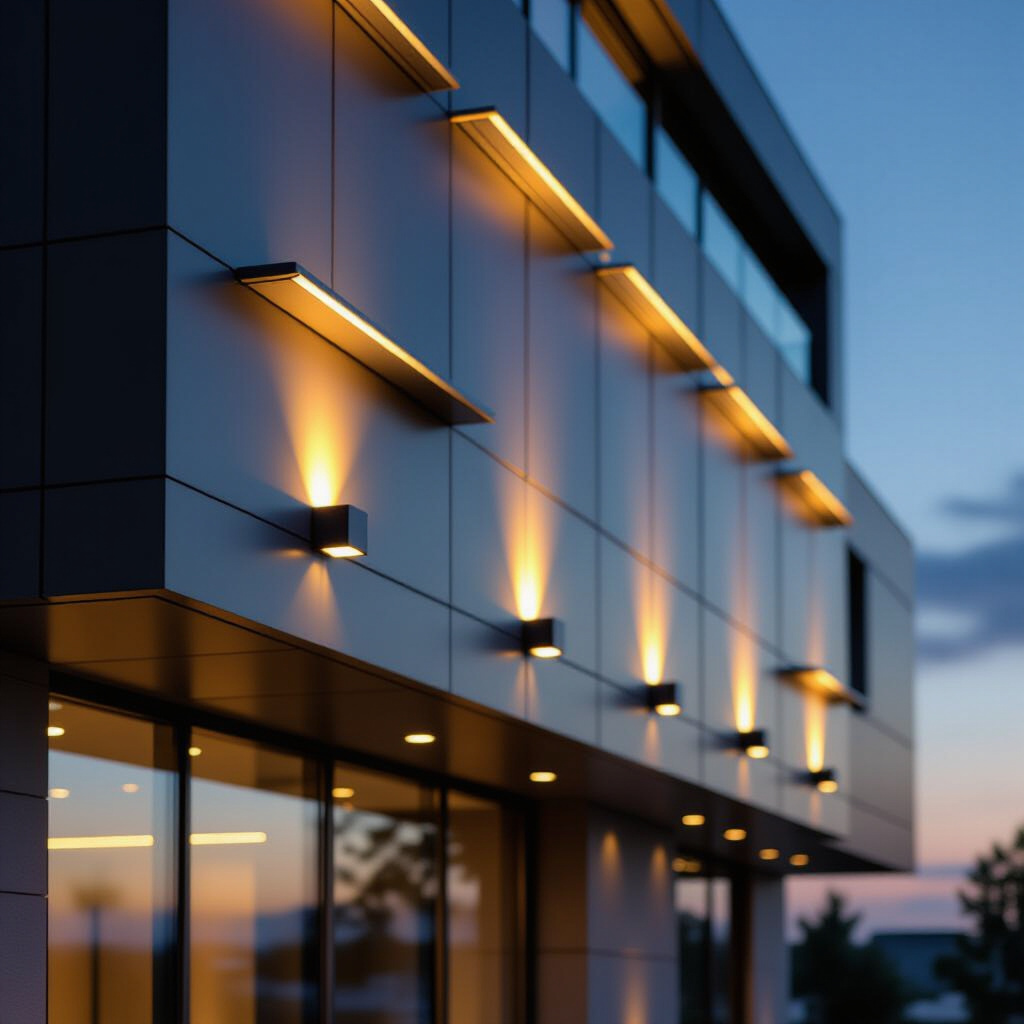

Назначение линейных светильников в архитектурной подсветке
Роль линейных форм в выделении архитектурных линий
Светильники с вытянутым корпусом монтируются вдоль карнизов, колонн, парапетов и горизонтальных поясов фасада. Прямоугольная оптика формирует узкий или средний луч, который подчеркивает протяженные элементы конструкции. Равномерный световой поток без разрывов делает линии здания более читаемыми в темное время суток.
Типовые сценарии применения на фасадах
- Подсветка контура здания по периметру кровли и цоколя.
- Выделение перемычек между оконными проемами и простенков.
- Подсветка входных групп, колоннад и арок.
- Акцентирование текстуры облицовки (кирпич, камень, штукатурка).
- Декоративное освещение фасадов общественных и административных зданий.
Сравнение классов защиты IP65 и IP66
Расшифровка маркировки IP и критерии выбора
Первая цифра указывает на защиту от пыли (максимум 6 — полная пылезащита). Вторая цифра — защита от воды:
- IP65 — устойчивость к водяным струям, которые подаются под давлением через сопло диаметром 6,3 мм с расходом 12,5 л/мин в течение 3 минут.
- IP66 — защита от мощных струй воды (сопло 12,5 мм, расход 100 л/мин, давление 100 кПа).
Для фасадов, обращенных на наветренную сторону, а также в регионах с частыми ливнями или при близости воды (бассейны, фонтаны) выбирают IP66. Для стандартного освещения закрытых оконных ниш и карнизов с козырьком корпуса IP65 достаточно.
Влияние степени защиты на условия монтажа
Светильники с IP66 могут устанавливаться в зонах прямого попадания воды из дренажей или моечного оборудования. Для IP65 требуется исключить продолжительное воздействие моющих средств под давлением. Корпуса обеих степеней защиты пригодны для наружного монтажа при температурах от −40 до +50 °C при условии герметизации кабельных вводов.
Технические параметры, определяющие эффективность освещения
Световой поток, температура света и индекс цветопередачи
| Параметр | Значение | Влияние на подсветку |
|---|---|---|
| Световой поток | от 700 до 2000 лм на метр | Определяет яркость фасада |
| Температура света | 2700–4000 К | Теплые тона для кирпича, нейтральные для бетона и стекла |
| Индекс цветопередачи (CRI) | ≥80 (для фасадов ≥90) | Искажает или достоверно передает цвет облицовки |
Оптические системы: линзы, рефлекторы, экраны
Распределение светового потока зависит от угла раскрытия луча. Линзы из оптического поликарбоната или PMMA обеспечивают углы от 10° до 120°. Матовые экраны рассеивают свет, уменьшая блики, но снижают эффективность на 15–20 %. Рефлекторы применяются для формирования асимметричных диаграмм направленности для освещения вертикальных поверхностей.
Конструктивные особенности и теплоотвод
Материалы корпуса и радиаторов
Корпуса изготавливают из алюминиевого сплава 6063 или 6060 с анодированием толщиной не менее 15 мкм. Радиатор интегрируется в корпус, и его площадь охлаждения составляет от 0,8 до 1,5 м² на каждый киловатт потребляемой мощности. Пластиковые корпуса (ABS, поликарбонат) применяются только для маломощных версий до 30 Вт из-за низкой теплопроводности.
Влияние теплового режима на срок службы светодиодов
Средняя температура полупроводникового кристалла не должна превышать 85 °C. При увеличении температуры на каждые 10 °C скорость деградации светового потока возрастает вдвое. Светильники с алюминиевыми радиаторами и термоинтерфейсом (паста или прослойка) работают до 50 000 часов при L70 (снижение яркости до 70 % от начальной).
Монтаж и подключение уличных светильников
Способы крепления и регулировка угла наклона
- Кронштейны L-образной или U-образной формы фиксируются анкерами или саморезами в несущий слой стены.
- Регулировочный винт позволяет изменять угол наклона корпуса до 90° относительно вертикальной плоскости.
- Допустимый момент затяжки для алюминиевых корпусов — от 2 до 3 Н·м, чтобы не повредить резьбовые отверстия.
Герметизация кабельных трасс и защита от влаги
Кабельные вводы оборудуются сальниками PG9–PG16 с резиновыми уплотнениями. Подводимый кабель должен иметь сечение не менее 1,5 мм² для избегания перегрева контактов. Для предотвращения конденсации внутри светильника рекомендуется использовать дренажные клапаны или заливку вводов компаундом.
Возможные ошибки при выборе и установке
Неправильная оценка условий эксплуатации
- Установка корпусов IP65 в зоне прямого орошения.
- Монтаж светильников на фасады из горючих материалов без изоляции.
- Использование закрытых корпусов без учета теплового расширения.
Игнорирование требований к электропитанию и защите
- Отсутствие устройства защитного отключения (УЗО) на 30 мА.
- Соединение фаз и нуля без герметичных распределительных коробок IP66.
- Подключение к сети без стабилизации напряжения, когда скачки превышают 10 % от номинала.
